PREKLOPNI ZAŠTITNI OKVIR ZA TRAKTORE



Velik broj traktorskih nesreća s tragičnim posljedicama bilo bi spriječeno kad bi svi traktori imali tzv. roll bar, tj. zaštitni okvir koji štiti vozača od priklještenja prilikom prevrtanja.
Pravilnikom o tehničkim uvjetima vozila u prometu na cestama (NN, broj 51/2010 )

propisano je da na traktorima prvi put registriranim u RH nakon 01. siječnja 1983. godine mora biti ugrađena sigurnosna kabina ili  okvir koji štiti vozača od ozljede u slučaju prevrtanja traktora.

S obzirom da je montažom zaštitnog okvira, porasla najviša točka traktora, pojavio se problem prolaska među stablima prilikom rada u voćnjacima i maslinicima

ili spremanja traktora u niže prostore.

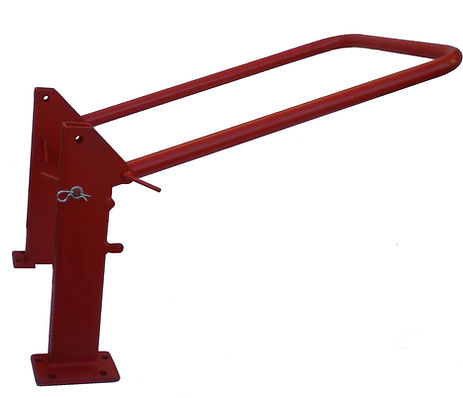

Tehničko rješenje sklopivog zaštitnog okvira za traktor spriječit će zapinjanje ili lomljenje grana prilikom dolaska ili odlaska u maslinik/voćnjak odnosno omogućiti spremanje traktora u niže prostore. Ovaj uređaj napravljen je od dva dijela, gdje je donji fiksni dio  pričvršćen na traktor,

a gornji dio se može sklopiti po potrebi radi ulaska u skučene, ili visinom ograničene prostore.

Spoj dva djela je osiguran klinovima, a sklapanje omogućeno posebnim ležištima na donjem dijelu. Vrhovi fiksnog djela odrezani su pod kutom od 45°, a ojačani poprečnim spojem.

Preklopni dio je napravljen od okruglih cijevi u obliku slova „U“,

koji se umeće u utore donjeg dijela i osigurava čeličnim klinovima.
